ワークサポート

品質向上に優れた道具を!

DNサポート

量産用治具に組込可能なコンパクト設計

ジャッキダブルネジサポートはワーク加工時のビビりを防止し、
ワークに当たった位置で簡単にロックできます。

従来品との比較

従来のネジロック式サポートはワークの下面にネジ先端が当たりロックナットを締付けて調整しましが、ナットを締付けるとサポート軸が上昇してワークを持ち上げてしまいます。

DNサポートは、両ネジのピッチ差を利用してナットを締付けることで、浮き上がりを防ぎ正確なサポートができます。

従来品

従来品 (ナットを締付けると上昇します)
ロックナットを締付けるとネジのクリアランス量が浮き上がります。

DNサポート

DNサポート (ナットを締付けても上昇しません)
変化無く確実にロックします (実験結果:ロック時の沈み量は0.002以下)

特長

  • 1. 耐荷重が大きいのでサポート後上面よりクランプができます。
  • 2. 工具なしでサポートの調整ができます。(工具も使用可)
  • 3. 頭部形状の球面部は焼入れ処理済み。
  • 4. 専用工具に組込んで使用して下さい。
    (底面に取付用のオネジが有ります。)

使用方法

  • 1. ワークに軽く当たるまでサポートネジを廻してジャッキアップして下さい。
  • 2. サポートネジが廻らないように手で支えて、ロックナットを締めて下さい。

DN-6

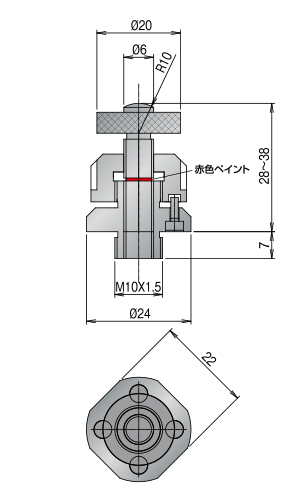

DN-6 寸法図
  • 耐荷重: 2.6KN (265kg)
  • 質量: 0.06kg

DN-10

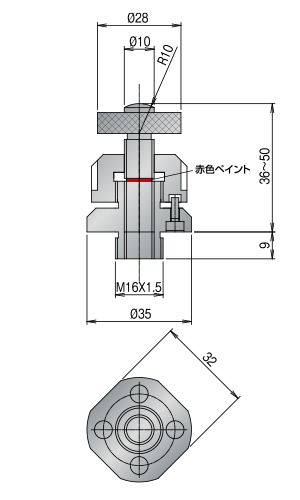

DN-10 寸法図
  • 耐荷重: 9.6KN (980kg)
  • 質量: 0.18kg
ご注意
ジャッキアップ時、使用範囲が判るようネジ部の赤色ペイントが塗布してありますので、赤色が見えた位置でのご使用は避けて下さい。
